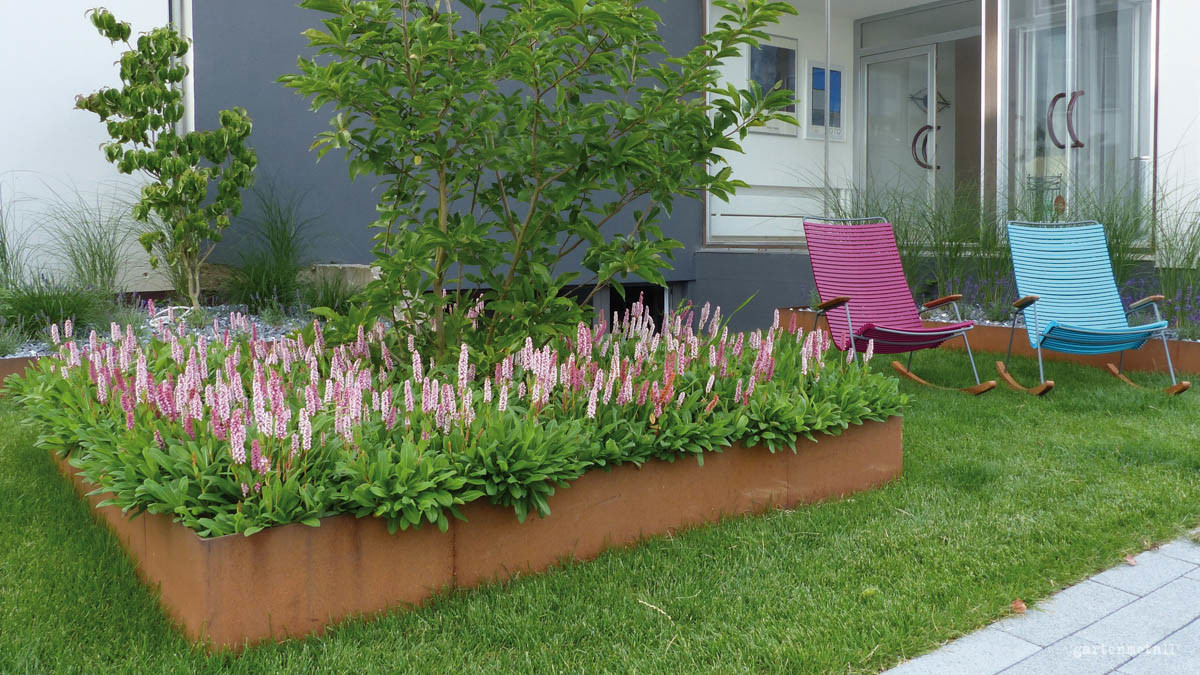

Erdstützwände für sicheren Halt im Gelände

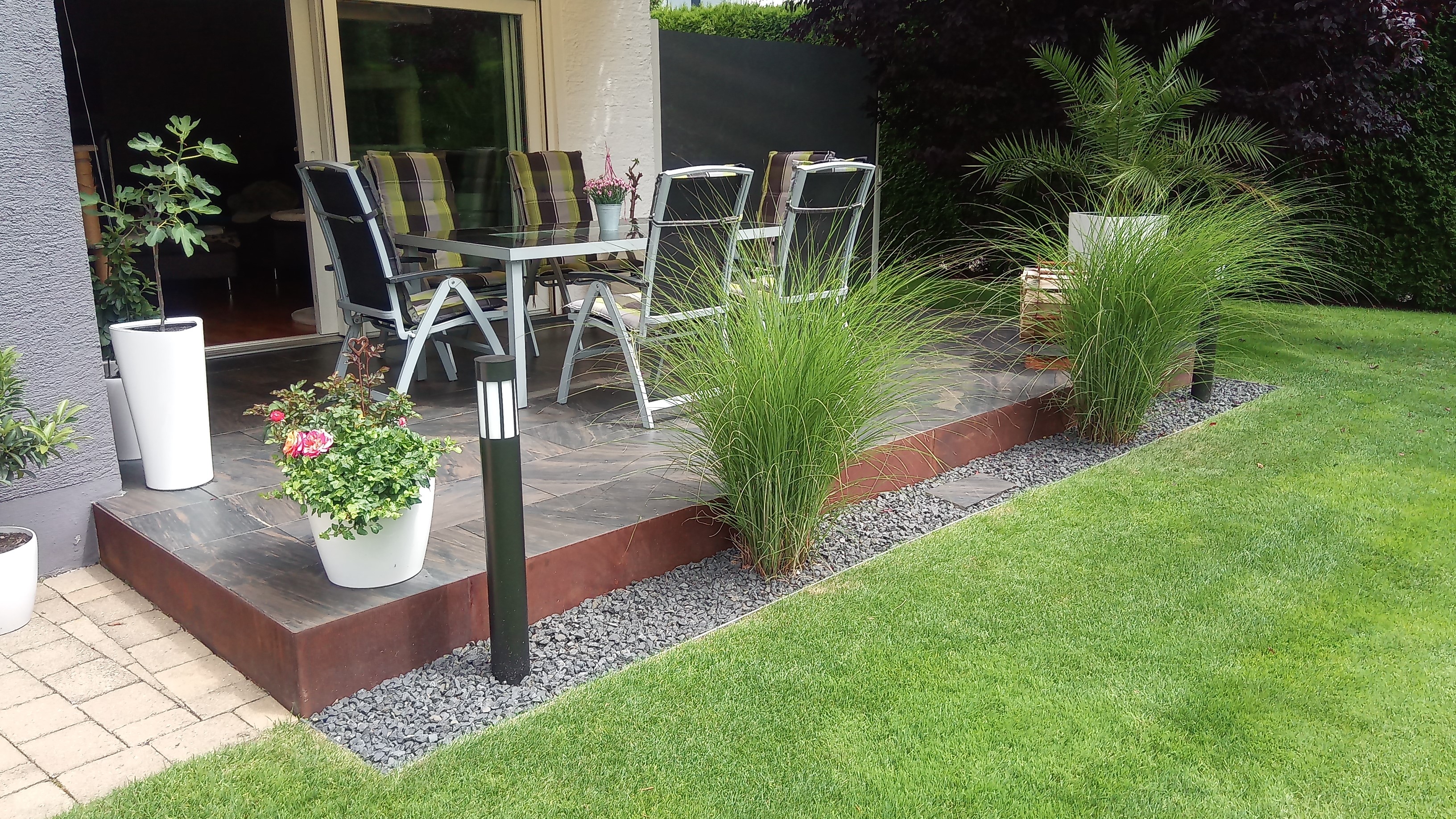

In vielen Gärten stehen die Bauherren vor der Herausforderung, unterschiedliche Höhen im Gelände oder an der Terrasse optisch ansprechend abzufangen. Das kann durch reine Bodenmodellierung gelingen, häufig sind aber zusätzlich Mauern nötig, um Geländesprünge zu überbrücken. Im Vergleich zu massiven Beton- oder Steinmauern verleihen Erdstützwände aus Metall dem Garten einen modernen Charakter. Sie benötigen wesentlich weniger Einbaufläche und können unkompliziert vor Ort verschraubt und im Erdreich verankert werden. Durch das geringere Gewicht kann in vielen Fällen bei der Montage auf schweres Gerät verzichtet werden. Das spart Geld und verhindert eine unnötige Bodenverdichtung im restlichen Garten.

Eine besonders stabile Lösung präsentieren wir Ihnen mit unserem Erdstützwand-System TERRA PALA. Die hochwertigen Metallelemente aus Cortenstahl, Edelstahl oder feuerverzinktem Stahl sind so konstruiert, dass sie Höhenunterschiede bis 100 cm ausgleichen können und dabei die Böschungskräfte aufnehmen.

Grundsätzlich unterscheiden wir zwischen folgenden Typen:

  • Typ L-Profil „KLASSISCH“: mit scharfer Abschlusskante und hoher Materialstärke
  • Typ C-Profil „MASSIV“: runde Kante und geringere Materialstärke
  • Typ C-Profil „LIGHT“: speziell für den Dachgarten mit geringerem Eigengewicht
  • Typ I-Profil: einfach, günstig, aber mehr Montageaufwand

Je nach Konstruktion, Bodenmechanik, Belastung und Einbausituation empfehlen wir bei bei höheren Erdstützwänden über 60 cm die Verwendung von Mauerscheiben bzw. L-Steinen, die dann mit Cortenstahl oder Edelstahl verkleidet werden. Die Mauerverblendung führen wir unter dem Namen MAURESTA.

Alles Wichtige auf einen Blick.

TERRA PALA

Infomaterial

TITEL Produktinfo_TERRA PALA

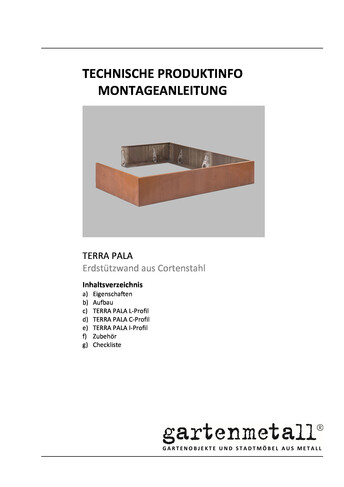

Technische Produktinfo
TERRA PALA

Ausschreibungsvorlage
TERRA PALA

Montage- und Wartungsanleitung ERDE

TERRA PALA

Technischer Aufbau der TERRA PALA Erdstützwände

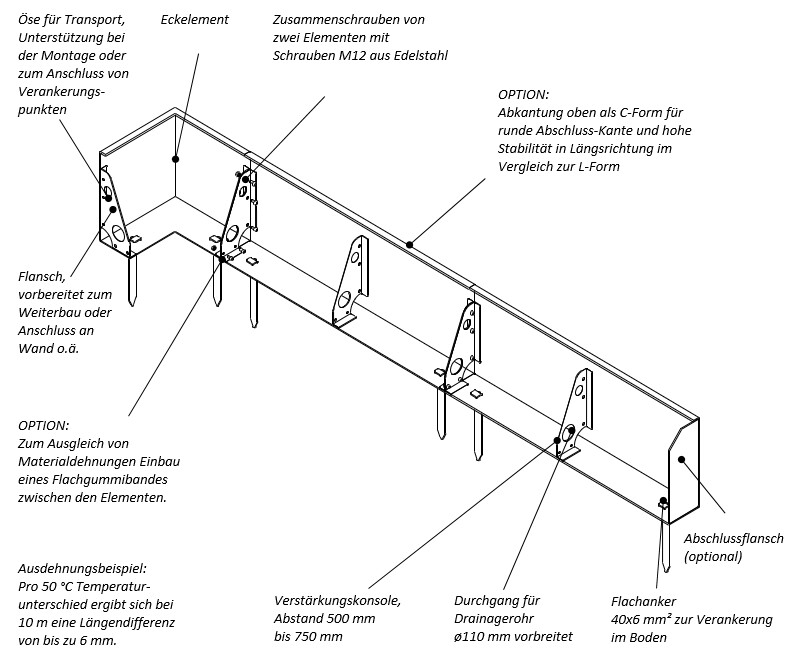

Die Erdstützwände müssen bereits bei der Gartengestaltung eingeplant werden. Zur Befestigung werden sie im Frostschutzkies mittels Flachankern oder im Betonfundament per Dübel sicher fixiert. Um Staunässe hinter der Wand zu vermeiden, raten wir dazu, eine Noppenfolie oder Vlies auf der Rückseite einzubauen. Hilfreich ist auch ein Drainagerohr, das für gute Entwässerung sorgt. Zuletzt sollte kapillarbrechendes Füllmaterial wie Moränenkies hinterfüttert werden, bevor die Erdstützwand mit  Erdreich hinterfüllt wird.

Technischer_Aufbau_Uebersicht

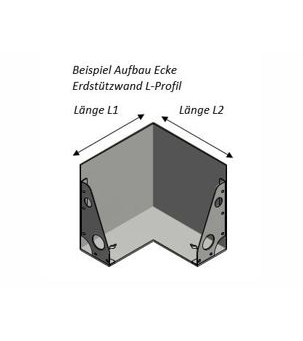

Structure of TERRA PALA earth retaining wall, corner element

Übersicht

Erdstützwand-Typen – unterschiedlicher Aufbau

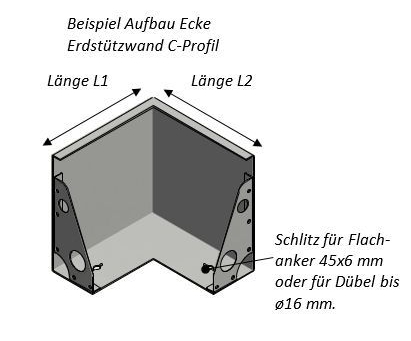

Die Erdstützwand wird so stabil ausgeführt, dass die Konstruktion die anliegenden Hang- und Böschungskräfte aufnehmen kann. Abhängig von der Einbausituation sind Materialstärken von 3 mm bis über 12 mm notwendig. Grundsätzlich können die Konstruktionen in folgende Typen unterteilt werden. Zu allen Typen gibt es auch die passenden Ecken und Rundungselemente.

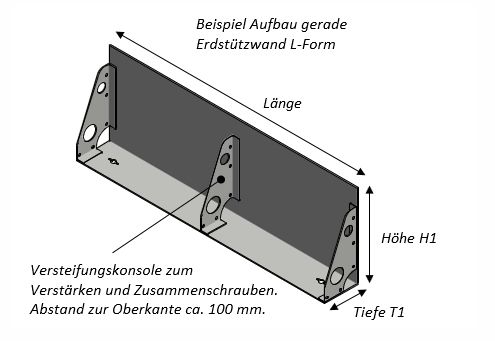

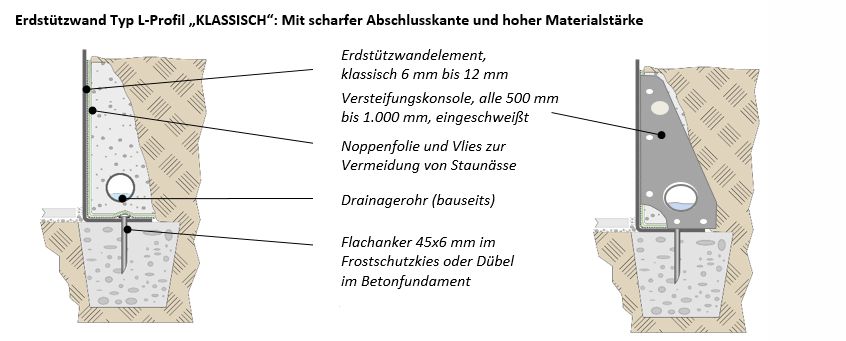

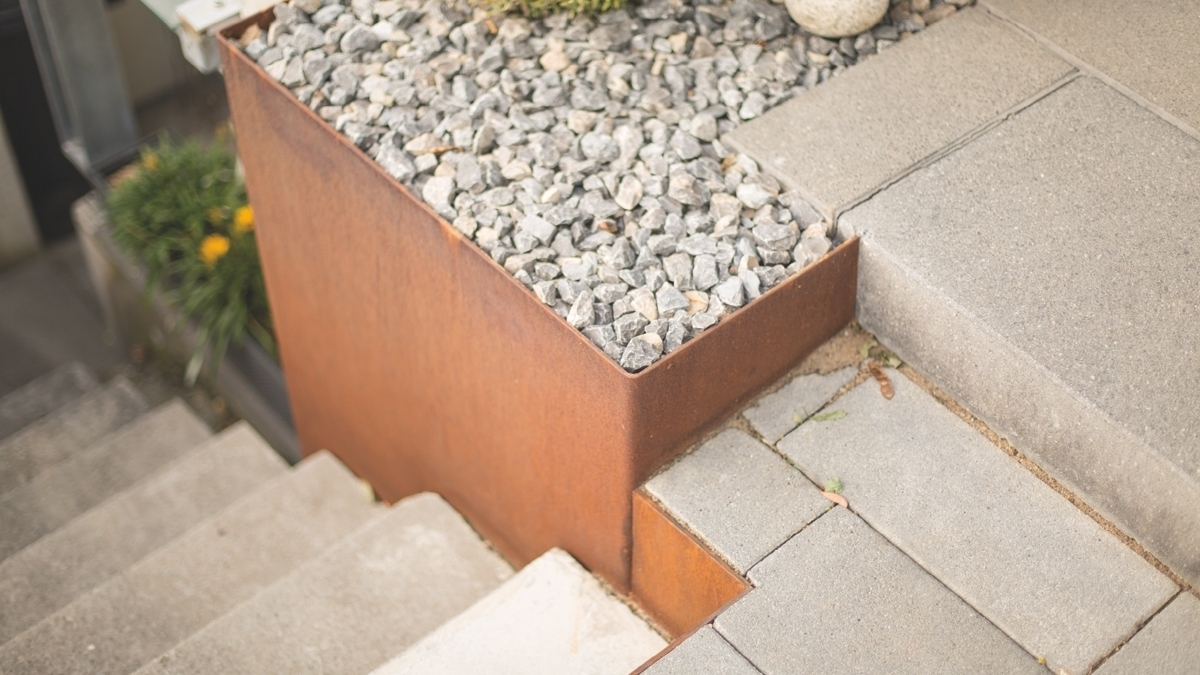

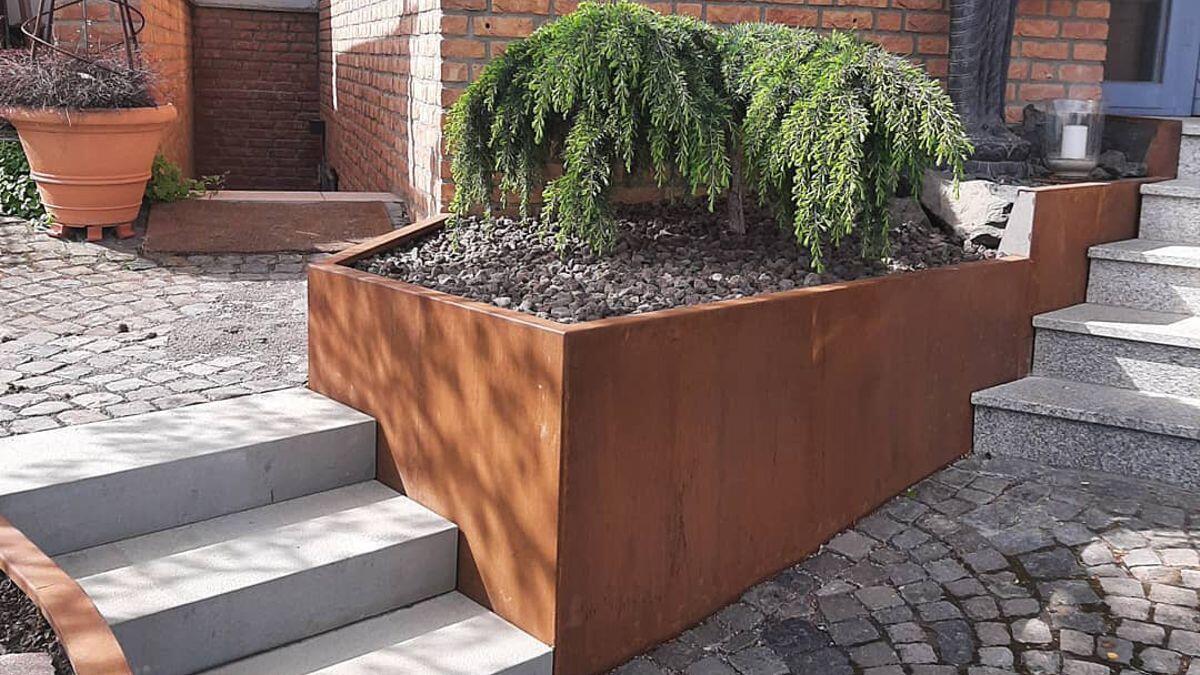

Erdstützwand Typ L-Profil"KLASSISCH"

mit scharfer Abschlusskante und hoher Materialstärke

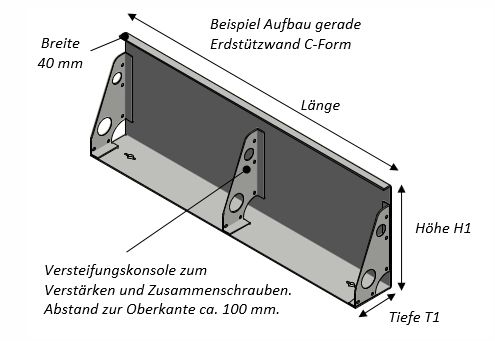

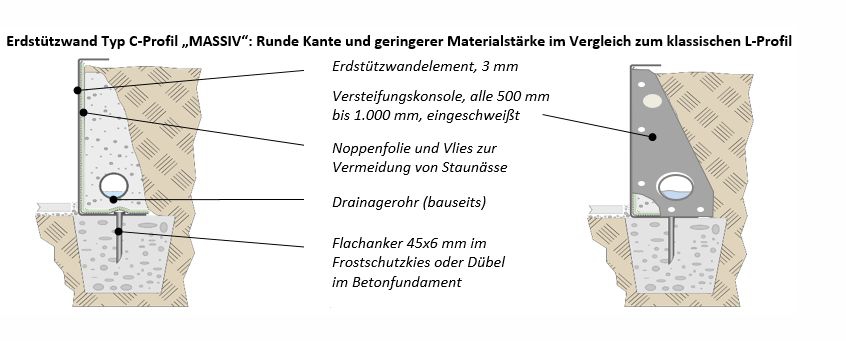

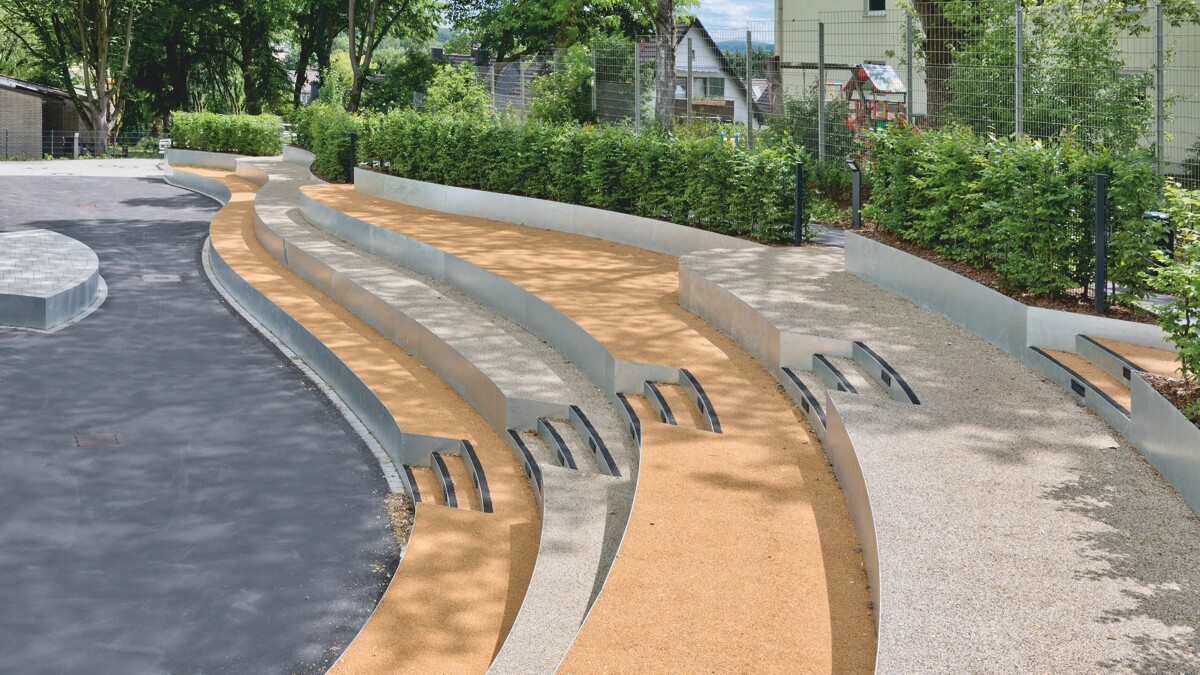

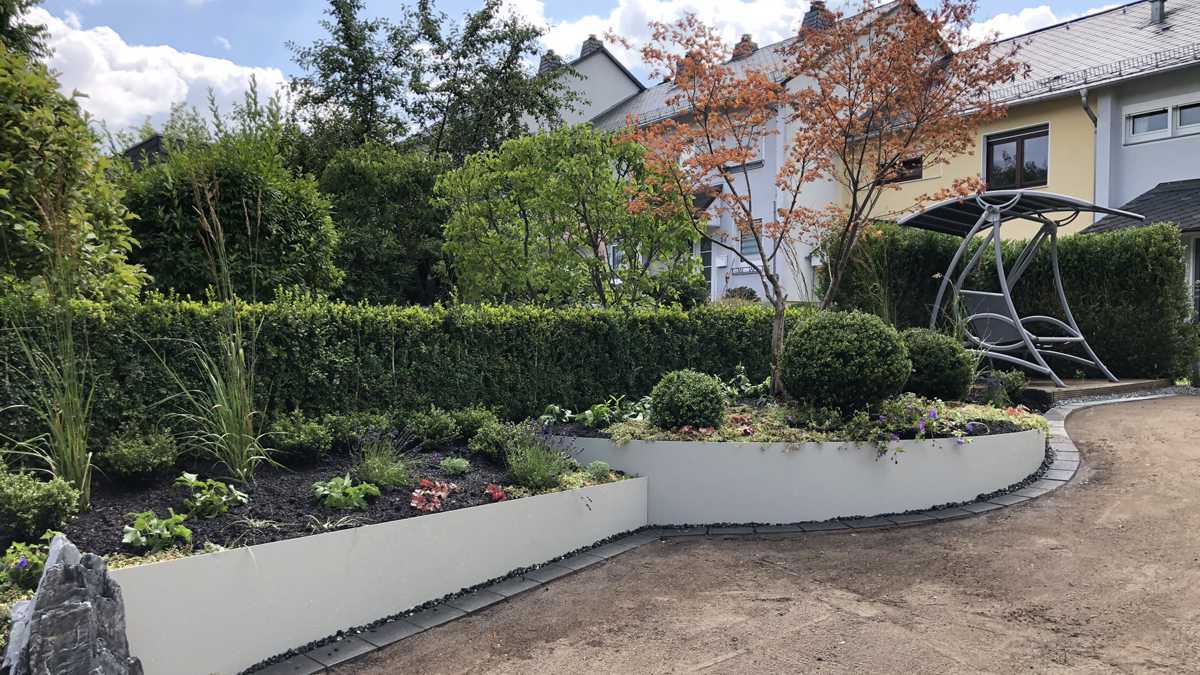

Erdstützwand Typ C-Profil "MASSIV"

runde Kante und geringere Materialstärke im Vergleich zum klassischen L-Profil

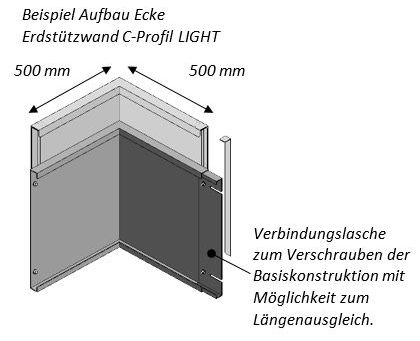

Erdstützwand Typ C-Profil "LIGHT"

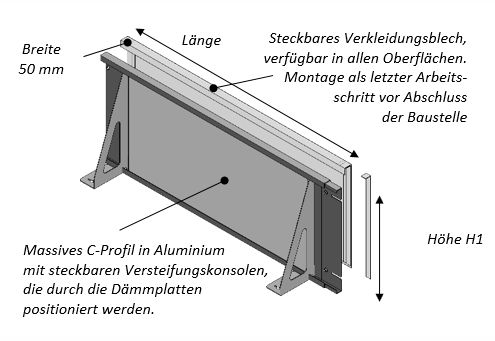

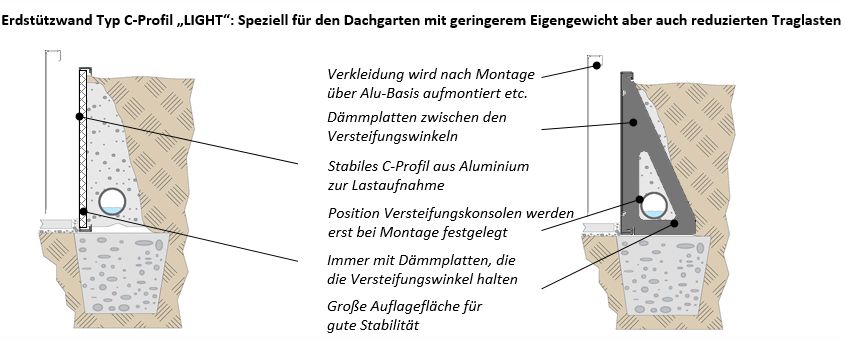

Speziell für den Dachgarten mit geringerem Eigengewicht und reduzierten Traglasten. Die Basiskonstruktion erfolgt mit leichtem Aluminium 3 mm. Nach Montageabschluss wird die Konstruktion mit nahtlos steckbaren Verkleidungsblechen kaschiert, so dass eine optisch massive Wand entsteht. Schrauben sind dabei von vorne nicht sichtbar. Wichtig: Dieser Typ hat keine Stützfunktion, ist also nicht im Gelände und nur für leichte Substrate geeignet.

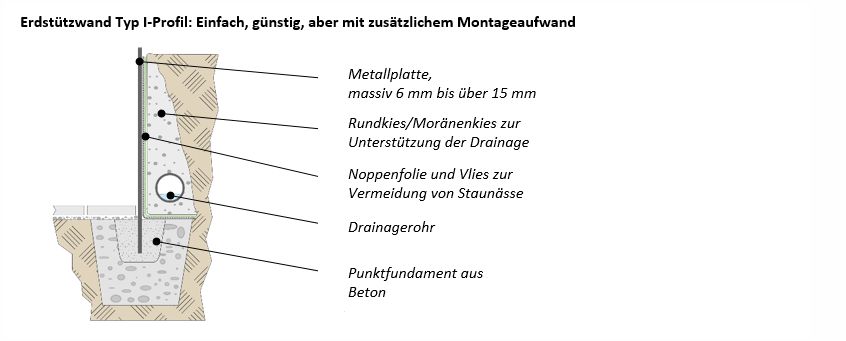

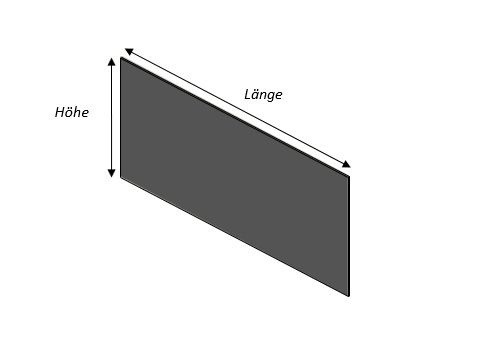

Erdstützwand Typ I-Profil

einfach, günstig, aber mehr Montageaufwand. Entweder als einfach Platte aus Stahl oder mit Befestigungslasche zum Anschrauben an Abschlusskanten von vorhandenen Mauern, L-Steinen oder Mauerscheiben.

Standsicherheit und Nachweis

Grundsätzlich gilt für alle Objekte – auch im Garten: Der einbauende Betrieb muss die Standsicherheit gewährleisten und bei Bedarf auch nachweisen. Eine prüffähige Statik muss für jeden Einzelfall neu erstellt werden und erzeugt entsprechend Aufwand. Sichern Sie sich bei der Angebotserstellung bereits ab: Bieten Sie immer so an, dass – falls eine prüffähige Statik gefordert wird – die Aufwendungen dafür auch separat abgerechnet werden können.

Alternative Systeme

Oft bietet sich als kostengünstige Alternative zu den massiven Erdstützwänden ab Höhen von 60 cm der Einsatz von L-Winkelsteinen und Mauerscheiben an. Die montierten Betonelemente (L-Steine, Winkelsteine, Mauerscheiben etc.) werden dann abschließend mit dem Mauerverblendungssystem MAURESTA kostengünstig mit Cortenstahl- oder Edelstahlblechen so verblendet, dass der Eindruck einer massiven Metallwand entsteht. Zusätzlich zum Kostenvorteil sind die Betonelemente meist ab Lager lieferbar und vereinfachen die Logistik auf der Baustelle erheblich.

Beim Abfangen von unterschiedlichen Höhen bieten wir vier grundsätzlich unterschiedliche Systeme an. Je nach Situation kommen Sie mit einem der Systeme am besten zum Ziel. Bei Fragen können Sie sich gerne an uns wenden.

  • TERRA PALA: Erdstützwand massiv aus Metall

  • MAURESTA: Mauerverblendung aus Metall, z.B. von L-Steinen oder Mauerscheiben im Rahmen einer Mauerrenovierung

  • TERRESTA: Pflanzgefäß-System als Überbrückung unterschiedlicher Höhen
  • EASY-LINER: Wegbegrenzungsbänder

Einen Vergleich der vier Gartenmetall®-Systeme finden Sie hier:
